5,82 meter høje screens på erhvervsbygning i Middelfart

Udskiftning af eksisterende solafskærmning med Renson Fixscreen 150 EVO – en specialtilpasset løsning med sammenkoblede screens til ekstra høje glaspartier.

På en erhvervsbygning i Middelfart har Kvalitetsmarkiser leveret og monteret Renson Fixscreen 150 EVO til glaspartier med en højde på hele 5,82 meter. Projektet blev udført i sommeren 2017 og omfattede udskiftning af eksisterende screens på bygningens store, fremskudte glasfacade. Den nye solafskærmning skulle ikke blot kunne håndtere de usædvanligt høje vinduespartier. Den skulle også tilpasses bygningens eksisterende konstruktion og fungere sammen med det eksisterende styringsanlæg. Resultatet blev syv motoriserede screenfelter, hvoraf tre blev udført som sammenkoblede løsninger.

Solafskærmning til vinduer på næsten seks meters højde

Når vinduerne bliver næsten seks meter høje, stiller det særlige krav til solafskærmningen. Store dugflader, vindpåvirkning, dugens opstramning og præcis styring af bundskinnen får større betydning end ved almindelige vinduesstørrelser. Til denne opgave valgte vi Renson Fixscreen 150, som på daværende tidspunkt var en del af vores sortiment til større og mere krævende installationer. Alle screenfelter blev produceret med en højde på 5.820 mm, mens bredderne varierede fra 1.030 mm til 4.275 mm.

Det er et godt eksempel på, hvorfor solafskærmning til store vinduer kræver individuel vurdering af både produkt, dimensioner og montageforhold.

Sammenkoblede screens med fælles motor

En af projektets mest interessante tekniske detaljer er anvendelsen af sammenkoblede screens. Tre af de syv screenfelter blev udført med to dugbaner, der drives af en fælles motor. Fordelen ved denne konstruktion er, at de sammenkoblede bundskinner bevæger sig synkront under op- og nedkørsel. Det er særligt relevant ved meget høje screens, hvor selv mindre forskelle i bundskinnernes position kan være tydelige på en stor glasfacade. De øvrige fire screenfelter blev udført som enkeltstående løsninger. Samlet blev der monteret syv motoriserede enheder med ti individuelle dugbaner.

Udskiftning af eksisterende screens

Projektet omfattede også demontering og bortskaffelse af bygningens tidligere solafskærmning. De nye screens blev monteret på den eksisterende facade med tilpassede montagebeslag og tilsluttet det eksisterende styringsanlæg. Ved udskiftning af solafskærmning på en erhvervsbygning er det vigtigt at undersøge, hvilke dele af den eksisterende installation der kan genanvendes. Det gælder blandt andet kabelføring, styring, fastgørelsespunkter og føringsveje. På dette projekt kunne den eksisterende styring bevares, mens selve screenanlæggene blev udskiftet.

Vi hjælper også i dag virksomheder og institutioner med både nye installationer og udskiftning af eksisterende anlæg. Læs mere om vores screens til erhverv.

Naturanodiserede profiler og mørk screendug

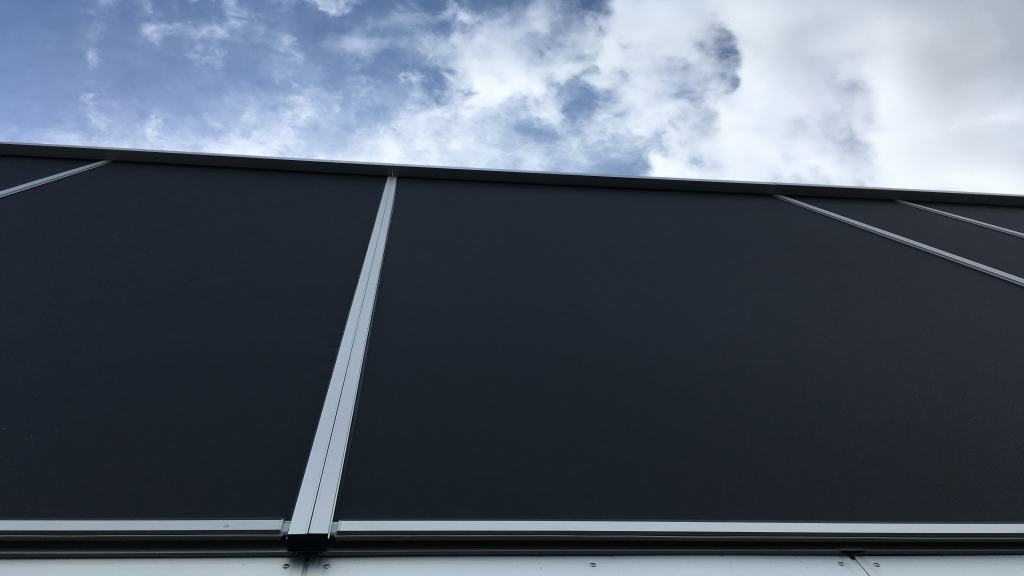

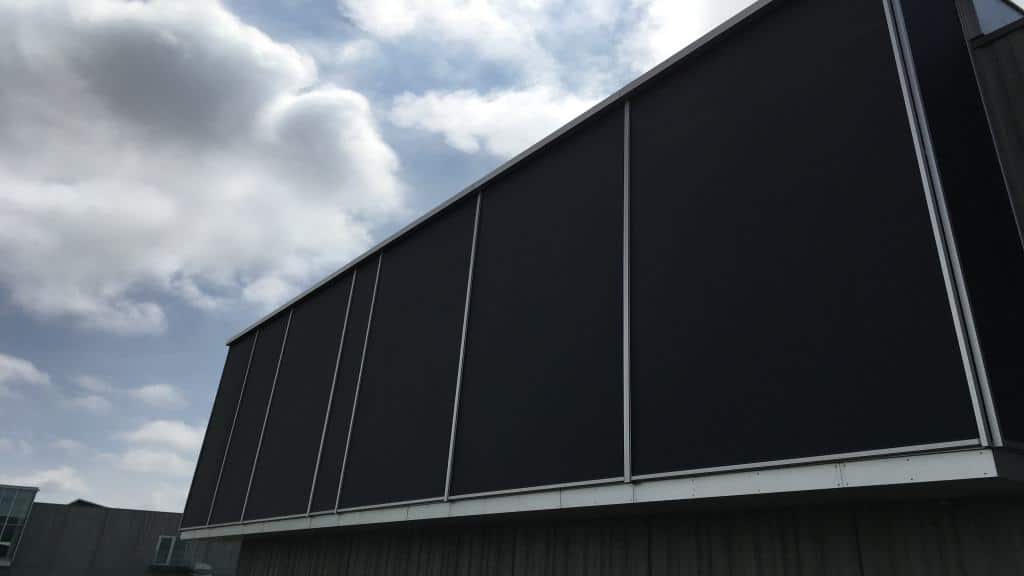

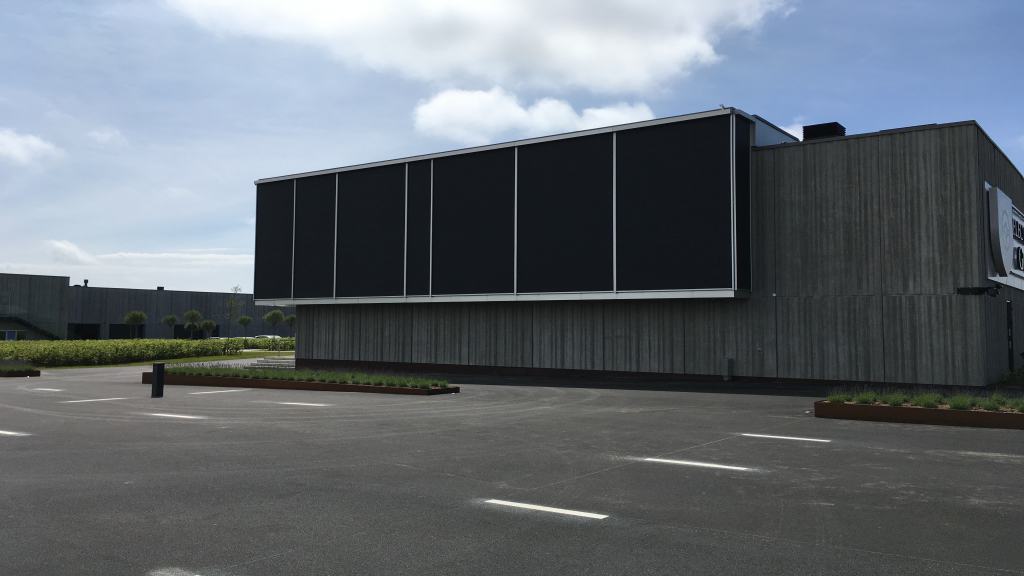

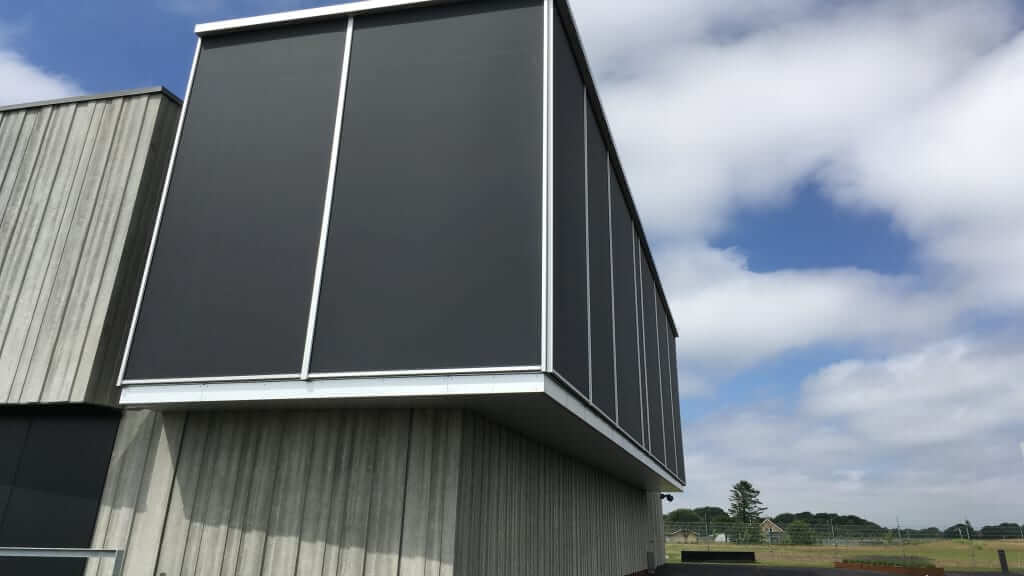

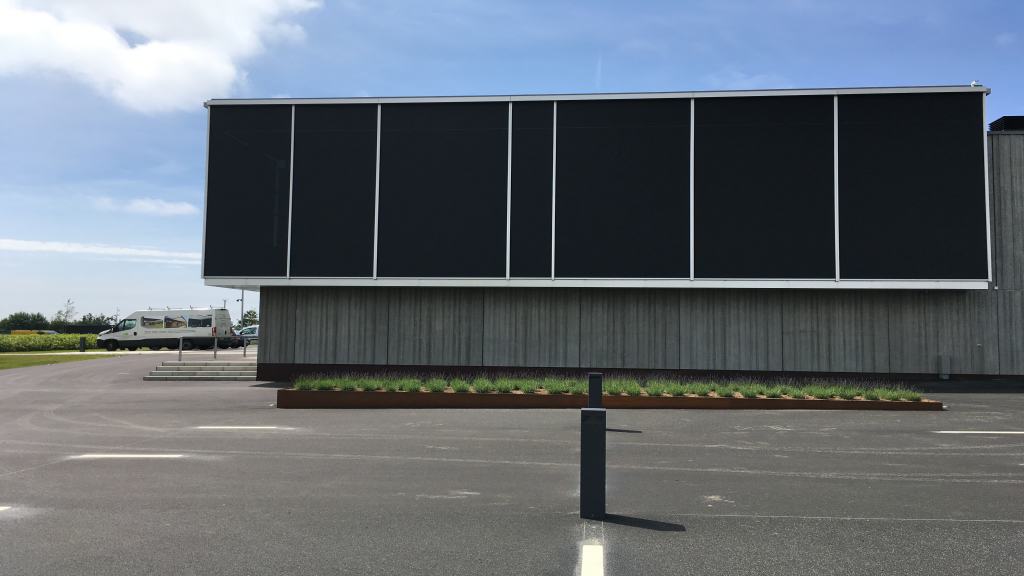

De nye Fixscreen 150 blev leveret med firkantede kassetter på 150 × 155 mm og aluminiumsprofiler i naturanodiseret udførelse og RAL 9006. Den lyse aluminium skaber en tydelig opdeling mellem de store mørke dugflader og spiller samtidig sammen med bygningens øvrige facadeprofiler. Som dug blev der valgt Sergé GV3030 Charcoal med en åbningsfaktor på 5 %. Den mørke screendug begrænser det direkte solindfald, samtidig med at den åbne vævning giver mulighed for dagslys og udsyn gennem dugen. På billederne ses, hvordan de store screens fremstår som sammenhængende mørke flader foran glasfacaden. Når solafskærmningen køres op, bliver glaspartierne igen synlige, og bygningens oprindelige transparente udtryk træder frem.

Denne fleksibilitet er en væsentlig fordel ved udvendige screens til vinduer.

Motorer og eksisterende solautomatik

Alle screens blev leveret med Somfy LT50-motorer med mekaniske endestop. De nye anlæg blev tilsluttet bygningens eksisterende styring, så solafskærmningen fortsat kunne betjenes som en del af den samlede installation. Ved større screenprojekter er samspillet mellem motorer, styring og bygningens daglige anvendelse en vigtig del af løsningen. Særligt ved store glasfacader kan automatisk solafskærmning være med til at begrænse generende solindfald, uden at brugerne konstant skal betjene de enkelte anlæg manuelt.

Professionel montage på høje glaspartier

Montagen krævede særlig planlægning på grund af de store dimensioner og den højt placerede glasfacade. Screens blev monteret med IM1-vægmontage på særlige montagebrikker placeret ved facadens lodrette profiler. Arbejdet omfattede desuden brug af sakselift, demontering af eksisterende anlæg og tilpasning af de nye motorer til installationen.

Projektet viser, at udvendig solafskærmning ikke alene handler om valg af produkt. Den rigtige løsning afhænger også af facadeopbygning, fastgørelse, styring og mulighederne for en sikker og præcis montage.

Projektets detaljer

• Projekt: Erhvervsbygning i Middelfart
• Udført: Sommeren 2017
• Opgave: Udskiftning af eksisterende screens
• Produkt: Renson Fixscreen 150 EVO
• Omfang: 7 motoriserede screenfelter
• Sammenkobling: 3 koblede felter og 4 enkeltstående
• Antal dugbaner: 10
• Højde: 5.820 mm
• Største samlede bredde: 4.275 mm
• Kassette: 150 × 155 mm
• Profiler: Naturanodiseret aluminium og RAL 9006
• Dug: Sergé GV3030 Charcoal, 5 % åbningsfaktor
• Motorer: Somfy LT50
• Montage: IM1-vægmontage
• Styring: Tilslutning til eksisterende anlæg

Store screens kræver den rigtige løsning

Renson Fixscreen 150 var en del af vores tidligere sortiment. I dag arbejder Kvalitetsmarkiser med andre screenproducenter, blandt andet WAREMA og Wilms. Selv om vi ikke længere tilbyder den samme Renson-løsning til nye projekter, er referencen stadig et godt eksempel på vores erfaring med ekstra høje vinduer, sammenkoblede screens og udskiftning af eksisterende solafskærmning. Skal du have solafskærmning til store glaspartier på en kontorbygning, institution eller anden erhvervsejendom, hjælper vi gerne med at vurdere mulighederne. Vi tager udgangspunkt i bygningens vinduer, facadeopbygning, solbelastning og behov for betjening, inden vi anbefaler en konkret løsning.

Kontakt Kvalitetsmarkiser for rådgivning om solafskærmning til store vinduer og glasfacader.
